Xenon DTB startkondensator-bryter

Startkondensator-bryter, som sørger for automatisk avkobling av startkondensatoren når motor er i gang.

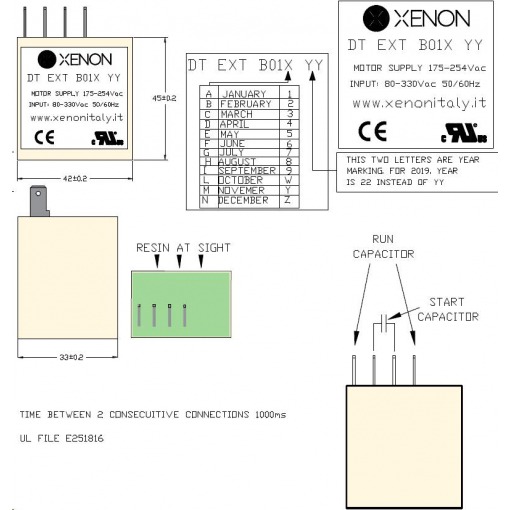

Enheten har 4 kabelsko-tilkoblinger. 2 kobles till startkondenastoren og 2 kobles
til driftskondensatoren.

Startkondensatoren må tåle minimum 330VAC og være på maks 200uF. Med tanke på dette kan det være lurt å benytte en driftskondensator som startkondensator – siden de tåler spenningen.

Når strømmen over driftskondensatoren når 300VAC, kobles startkondenastoren av. Hvis den ikke når 300VAC, er startkondenastoren tilkoblet i 1500ms (1.5 sekund)før den kobles ut.
Hvis spenningen på driftskondensatoren er over 300VAC ved oppstart, kobles startkondenastoren til i 150ms (0.15 sekund).
